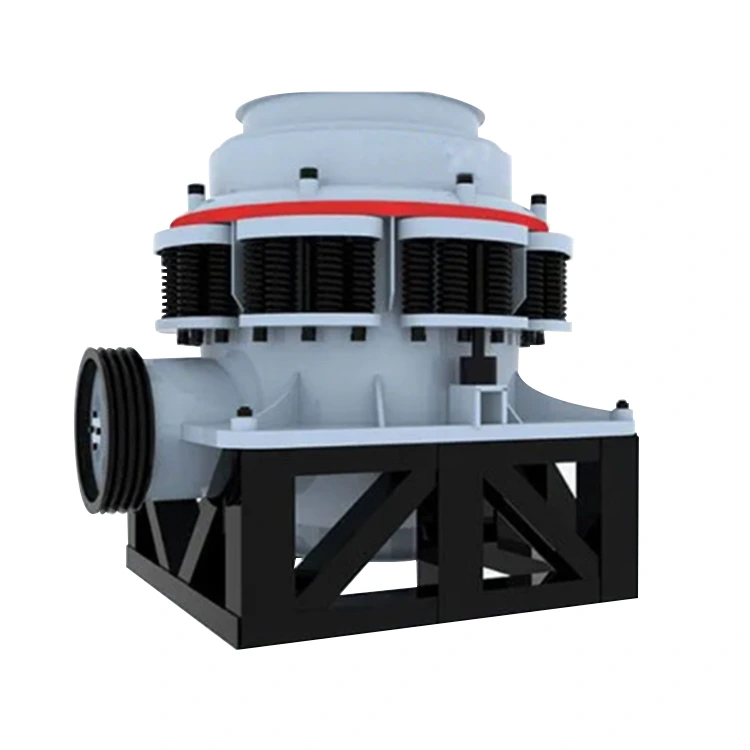

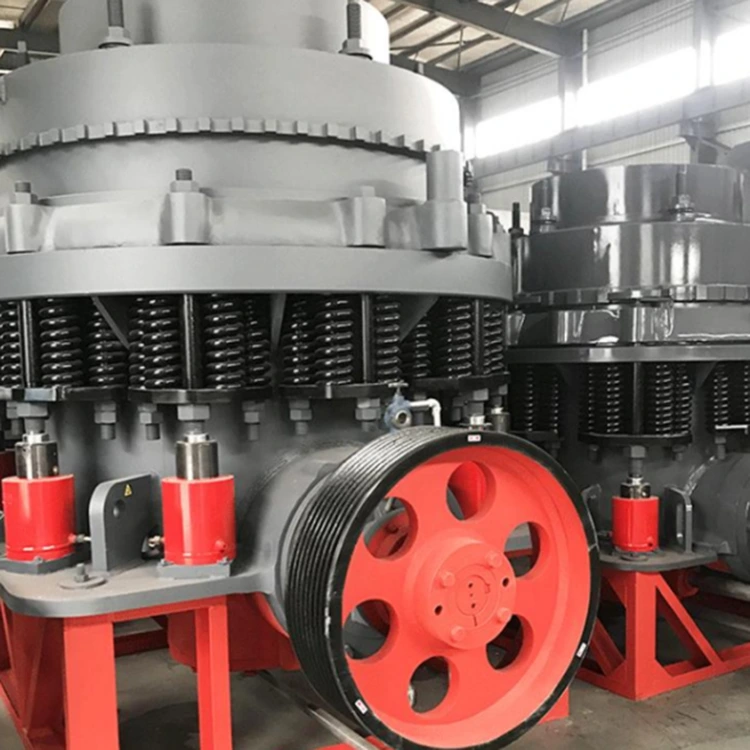

trituradora de cono

Las trituradoras de cono de Yuexin Machinery tienen una amplia gama de aplicaciones y satisfacen fácilmente las necesidades de trituración de diversos minerales de dureza media y alta, como granito, basalto y mineral de hierro. Ya sea trituración gruesa de rocas de alta dureza o trituración media fina de minerales de dureza media, demuestra una fuerte capacidad de trituración.

En comparación con las trituradoras tradicionales, la trituradora de cono presenta ventajas de rendimiento especialmente destacadas. No solo tiene una gran relación de trituración, triturando eficientemente grandes trozos de mineral al tamaño de partícula requerido, sino que también produce productos con una forma de partícula superior, una forma de partícula regular y una gradación razonable, cumpliendo con los requisitos de producción posteriores sin procesamiento de conformación adicional. En términos de eficiencia y control de costes, este equipo también tiene un rendimiento excepcional, aumentando la eficiencia de producción en más de un 30% en comparación con los equipos tradicionales. Acorta significativamente el ciclo operativo y aumenta la capacidad de producción. Al mismo tiempo, los costos operativos se reducen en un 20 % mediante un diseño optimizado del consumo de energía y un menor desgaste en las piezas vulnerables, lo que reduce efectivamente los insumos de producción para las empresas.

Parámetro del producto (especificación)

Característica y aplicación del producto

Las principales ventajas de la trituradora de cono radican en sus avances tanto en la eficiencia de trituración como en el control inteligente. Emplea un principio avanzado de trituración en capas, donde el mineral se somete a múltiples compresiones y procesos de trituración al ingresar a la cámara de trituración, lo que resulta en un proceso de trituración más completo y eficiente que supera con creces el de los equipos de trituración tradicionales. Este método de trituración no solo aumenta significativamente la capacidad de producción, sino que también optimiza la calidad del producto terminado, produciendo agregados con formas de partículas cúbicas regulares y menos del 5 % de contenido en forma de agujas y escamas, cumpliendo con los requisitos de producción de alto nivel sin necesidad de darles forma adicional.

La trituradora de cono destaca por su durabilidad y adaptabilidad a diversas condiciones de trabajo. Sus componentes principales resistentes al desgaste (la pared de trituración y la pared de la mandíbula) están hechos de una aleación con alto contenido de cromo y reforzados mediante un proceso de tratamiento térmico especial, lo que mejora la resistencia al desgaste en un 50 % en comparación con los componentes comunes. Este diseño extiende significativamente la vida útil de las piezas de desgaste, reduce la frecuencia del tiempo de inactividad del equipo para el reemplazo de componentes y alarga sustancialmente el ciclo de mantenimiento, controlando de manera efectiva los costos operativos generales. Al mismo tiempo, posee una adaptabilidad ambiental excepcional, capaz de funcionar de manera estable y continua en condiciones complejas que oscilan entre -20 ℃ y 50 ℃. Ya sea en regiones frías o ambientes cálidos y húmedos, mantiene un rendimiento de trituración estable sin requerir ajustes o mantenimiento frecuentes.

Gracias a su rendimiento integral superior, las aplicaciones de la trituradora de cono cubren múltiples industrias principales, lo que la convierte en una pieza central del equipo para la producción de trituración a gran escala. En el sector de la minería metálica, es ideal para las etapas de trituración secundaria y terciaria de diversos minerales metálicos, como cobre, hierro y zinc. En el sector de procesamiento de agregados para la construcción, puede procesar eficientemente materias primas como granito y piedra caliza, produciendo agregados de arena que cumplen con los estándares de construcción. En el sector de infraestructura a gran escala, ya sea el procesamiento de piedra triturada requerido para la construcción de carreteras y ferrocarriles de alta velocidad o la preparación de materia prima para proyectos de conservación de agua, su alta capacidad y ventajas de bajas pérdidas satisfacen integralmente las necesidades de trituración eficientes y a gran escala de diferentes industrias.

Detalles de producción

1. Detalles de la cámara de trituración: muestra la estructura interna de diferentes tipos de cámaras (cámara estándar, cámara de cabeza corta), ilustra su adaptabilidad a diferentes requisitos de proceso de "trituración gruesa, trituración media y trituración fina" y demuestra visualmente la ruta de trituración del mineral dentro de la cámara.

(Cámara estándar): Demostración de la estructura interna de una trituradora de cono de cámara estándar. El espacio de la cámara de trituración es relativamente grande. Después de que el mineral ingresa desde la parte superior, se somete a una trituración preliminar en el área de espacio más grande entre los conos fijos y móviles. La ruta de trituración es relativamente "gruesa", adecuada para procesos de trituración gruesa y media, capaz de manejar partículas de mineral más grandes, proporcionando una base para etapas de trituración posteriores.

(Cámara de cabeza corta): La cámara de cabeza corta tiene un espacio más pequeño en la cámara de trituración. Después de entrar, el mineral se exprime repetidamente y se muele en un espacio más compacto, lo que da como resultado una ruta de trituración "fina". Puede triturar el mineral en partículas más pequeñas, adecuadas para procesos de trituración fina, produciendo agregados terminados con mejor forma de partículas y menor contenido de agujas y escamas.

Al comparar estos dos tipos de cámaras, se puede ver intuitivamente cómo la trituradora de cono logra una clasificación y trituración eficiente del mineral de acuerdo con los diferentes requisitos del proceso de "trituración gruesa, trituración media y trituración fina".

2. Detalles del sistema hidráulico: Los primeros planos de los cilindros hidráulicos y los grupos de válvulas de control explican los principios de funcionamiento de "limpieza automática de la cámara, protección contra sobrecarga y ajuste del puerto de descarga", destacando la inteligencia y seguridad del equipo.

Limpieza automática de la cámara: cuando la cámara de trituración necesita limpieza debido a un bloqueo de material o al apagado de la máquina, no es necesario el ingreso manual a la cámara peligrosa. Después de que el operador emite la orden de limpieza, la válvula direccional de solenoide en el grupo de válvulas de control cambia el circuito de aceite y se inyecta rápidamente aceite hidráulico en el cilindro, empujando el pistón para que descienda rápidamente por el cono móvil, ampliando instantáneamente el espacio en la cámara de trituración. Al mismo tiempo, la válvula de mariposa unidireccional controla el caudal de aceite, evitando que el cono móvil descienda demasiado rápido e impacte el equipo. Después de descargar el material bloqueado, el acumulador libera presión, el aceite hidráulico regresa y el cono móvil se reinicia suavemente. Todo el proceso se completa automáticamente, lo que garantiza la seguridad del personal y mejora la eficiencia de limpieza de la cámara.

Cuando materiales no triturables, como bloques de hierro, se mezclan con el mineral utilizado para la protección del hierro, la presión dentro del cilindro hidráulico aumenta bruscamente debido a la compresión del cono móvil. En este momento, el sensor de presión en el conjunto de la válvula de control detecta rápidamente la señal de presión anormal. Cuando la presión del aceite excede el umbral establecido (generalmente 5 MPa), la válvula unidireccional se abre rápidamente, lo que permite que el aceite hidráulico fluya hacia el acumulador y comprima el gas amoniaco interno. Luego, el cilindro impulsa el cono móvil hacia abajo, aumentando el puerto de descarga y permitiendo que los bloques de hierro se descarguen suavemente. Después de descargar los bloques de hierro, el gas amoniaco en el acumulador aplica presión inversa, lo que hace que el aceite hidráulico regrese y el cono móvil se reinicia lentamente bajo el efecto amortiguador de la válvula de mariposa unidireccional. Este proceso no requiere apagado manual y la válvula de alivio proporciona un alivio de presión secundario en caso de presión excesiva, brindando doble protección para evitar daños al equipo debido a una sobrecarga.

Para ajustar el puerto de descarga, si es necesario ajustar el tamaño de las partículas de descarga, primero se descarga la presión del cilindro hidráulico de bloqueo a través del conjunto de la válvula de control, aflojando la rosca en forma de diente de sierra del cono fijo. Luego, la válvula de control empuja el cilindro hidráulico para hacer girar el anillo de ajuste, lo que hace que el cono fijo suba o baje a través de la transmisión roscada. Cuando es necesario reducir la abertura de descarga, el conjunto de la válvula de control bombea aceite hidráulico a la parte inferior del cilindro, empujando hacia arriba el cono móvil; cuando es necesario aumentar la abertura de descarga, se descarga algo de aceite hidráulico para bajar el cono móvil. Los cambios en el nivel de aceite en el tanque reflejan el tamaño de la abertura de descarga y las dimensiones se pueden leer con precisión usando una escala. Después del ajuste, la válvula de cierre se cierra para sellar el circuito de aceite y mantener una abertura de descarga estable. Este método de ajuste elimina la necesidad de desmontar el equipo, logrando un control preciso y eficiente del tamaño de partícula de descarga, adaptándose a los diferentes requisitos del proceso y demostrando las ventajas de la operación inteligente.
