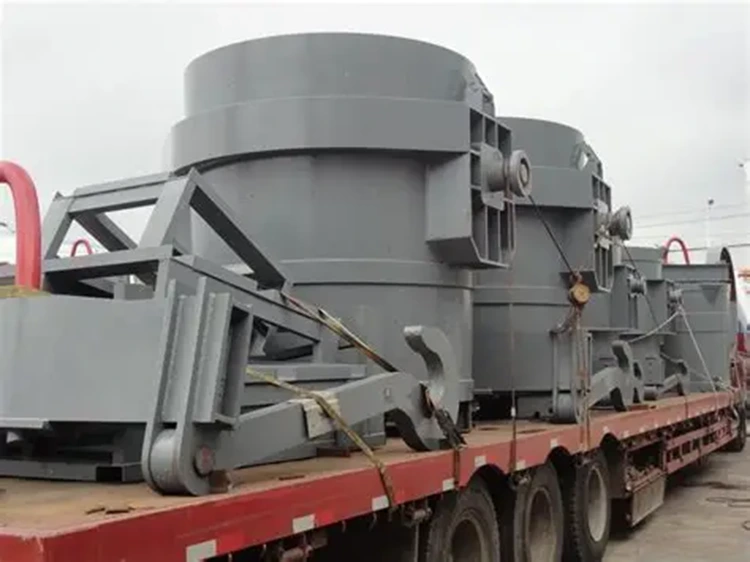

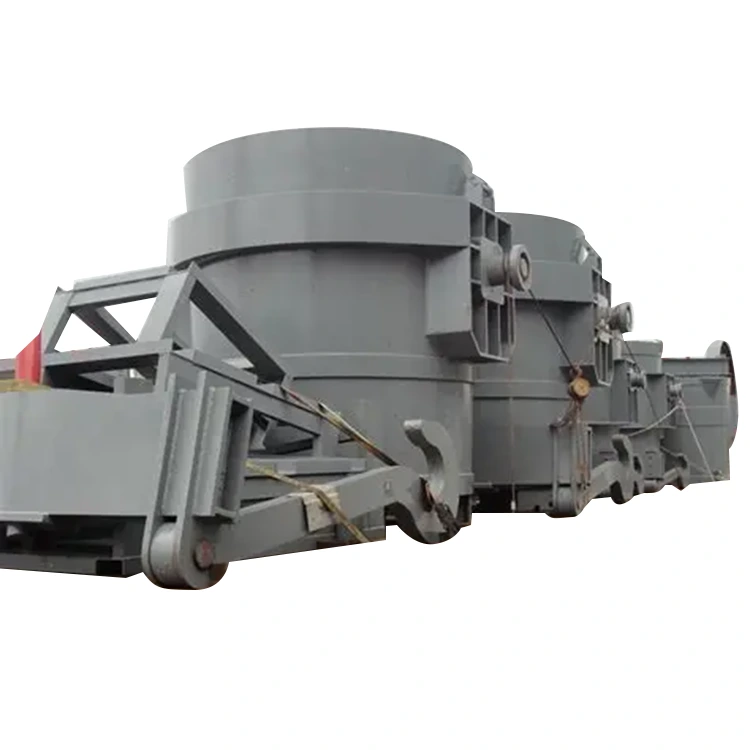

Cucharón de acero inclinable

Esta cuchara de acero inclinable hidráulica inteligente es una pieza central del equipo para el vertido preciso de acero fundido en la industria metalúrgica y de fundición. Fue desarrollado de forma independiente por Yuexin Machinery Manufacturing Co., Ltd. en colaboración con un instituto de diseño metalúrgico.  Adopta un diseño integrado de "inclinación de accionamiento hidráulico + control de ángulo inteligente + protección de seguridad múltiple", lo que permite un transporte estable y una inclinación y descarga precisa de 0-90° de acero fundido a alta temperatura a 1500-1650 ℃.

Parámetro del producto (especificación)

Características del producto

Inclinación precisa y controlable: Equipado con una servoválvula proporcional electrohidráulica y un sensor de ángulo, formando un sistema de control de circuito cerrado, logrando una precisión de posicionamiento del ángulo de inclinación de ±0,5°; admite modos de operación local y remoto y permite preestablecer múltiples posiciones de ángulo de inclinación para adaptarse a diferentes escenarios de vertido, controlando el error del flujo de descarga dentro de ±3%. Resistencia estructural superior: el cuerpo de la cuchara está integralmente laminado a partir de una placa de acero de alta resistencia Q960 y se somete a soldadura automática por arco sumergido y detección de fallas, con una tasa de calificación de soldadura del 100%; los muñones están forjados con acero de aleación 42CrMo y, después del tratamiento térmico, la resistencia a la tracción es ≥1000 MPa, capaz de soportar la carga combinada durante la inclinación sin riesgo de deformación o fractura.

Protección integral contra altas temperaturas: el revestimiento interior adopta una estructura compuesta de "ladrillo de corindón con alto contenido de alúmina + moldeable termoaislante + capa anti-filtración", con un contenido de Al₂O₃ de ≥90%, lo que mejora la resistencia a la erosión del acero fundido en un 60%; el exterior del cuerpo de la cuchara está equipado con una camisa de refrigeración por agua y un escudo térmico, manteniendo la temperatura de la pared exterior ≤60 ℃, y el sistema hidráulico tiene una cubierta protectora de alta temperatura para garantizar el funcionamiento normal de los componentes.

Estrictas garantías de seguridad: Equipado con un bloqueo hidráulico y un mecanismo de seguridad doble con pasador mecánico anticaída, que bloquea automáticamente el mecanismo de inclinación en caso de un corte de energía repentino; equipado con dispositivos de medición de temperatura del acero fundido, monitoreo de nivel de líquido y alarma de presión, que brindan retroalimentación en tiempo real sobre el estado de operación, cumpliendo con el estándar Nivel 1 del "Reglamento de Seguridad Metalúrgica de Producción".

Escenarios de aplicación

Ampliamente utilizado en metalurgia del acero (vertido de acero fundido en horno eléctrico/convertidor, reabastecimiento de artesa de colada continua), fundición pesada (camas de máquinas herramienta grandes, fundición de bridas de energía eólica), producción de acero especial (moldes de acero, fundición de precisión de acero inoxidable) y otros campos. Es especialmente adecuado para la producción de piezas fundidas de precisión que requieren alta velocidad de vertido y control de flujo, así como líneas de producción automatizadas con vertido giratorio de estaciones múltiples, proporcionando soporte central para un vertido de acero fundido eficiente, seguro y preciso.

Detalles del mecanismo de inclinación hidráulica: vista en primer plano del cilindro hidráulico, la servoválvula proporcional electrohidráulica y la estructura de transmisión de engranajes y cremallera, que muestra el proceso de conexión entre el cilindro y el muñón; indica la posición de instalación del sensor de ángulo, explica la lógica de control de circuito cerrado de "retroalimentación del sensor - comando del controlador - ejecución del cilindro", lo que demuestra la fortaleza de la tecnología de control hidráulico de Yuexin Machinery.

Detalles del cuerpo y revestimiento de la cuchara: vista ampliada que muestra la disposición de las nervaduras de refuerzo y las marcas de detección de defectos de soldadura del cuerpo de la cuchara, que muestra la estructura de mampostería en capas del revestimiento compuesto; Vista detallada de los huecos de empalme de los ladrillos de corindón y el tratamiento de la capa antifiltraciones, explicando el método de anclaje del revestimiento al cuerpo de la cuchara y comparando las ventajas de vida útil del revestimiento tradicional. Detalles del dispositivo de bloqueo de seguridad: muestra la estructura interna del bloqueo hidráulico y el mecanismo de inserción y bloqueo del pasador mecánico anticaída, explicando el principio de funcionamiento de entrelazado del doble mecanismo de seguridad; Los primeros planos del botón de parada de emergencia y la luz indicadora de alarma ilustran los procedimientos de manejo de emergencia en caso de mal funcionamiento repentino, destacando la seguridad y confiabilidad del equipo.

Detalles de control inteligente: muestra el terminal de control remoto y el panel operativo local, etiquetando botones de función como ángulo de inclinación preestablecido, ajuste de caudal y monitoreo de estado; explica el mecanismo de vinculación entre el equipo y el sistema MES del taller, respaldando la trazabilidad de los datos de producción y demostrando el nivel de automatización e inteligencia del producto.
